Bloccaggio pezzo su CNC: sistemi zero point e idraulici per precisione ed efficienza

Bloccaggio pezzo su CNC: sistemi zero point e idraulici per precisione ed efficienza

Il bloccaggio del pezzo è un elemento cruciale nei macchinari CNC per garantire precisione e qualità nelle lavorazioni. I sistemi zero point e i bloccaggi idraulici sono soluzioni avanzate che ottimizzano i processi produttivi, migliorando la stabilità e riducono i tempi di attrezzaggio.

Gli zero point consentono un posizionamento rapido e ripetibile del pezzo, garantendo un allineamento preciso in pochi secondi. I bloccaggi idraulici forniscono una forza uniforme e regolabile, indispensabile per mantenere la stabilità del pezzo durante lavorazioni ad alta velocità o con carichi dinamici.
Questi sistemi sono progettati per essere integrati nei macchinari CNC più avanzati, compatibili con automazioni e configurazioni modulari.

I processi produttivi che adottano queste tecnologie si distinguono per l’efficienza e la qualità. Gli zero point riducono drasticamente i tempi di setup, mentre i bloccaggi idraulici aumentano la sicurezza operativa.

Le applicazioni spaziano dalla fresatura alla foratura e alla tornitura. I vantaggi includono tempi di ciclo ridotti, elevata precisione dimensionale, riduzione degli scarti e una maggiore flessibilità, rendendo i CNC con bloccaggi zero point e idraulici ideali per produzioni su larga scala o personalizzate.

Sistemi di bloccaggio zero point: funzionamento e vantaggi

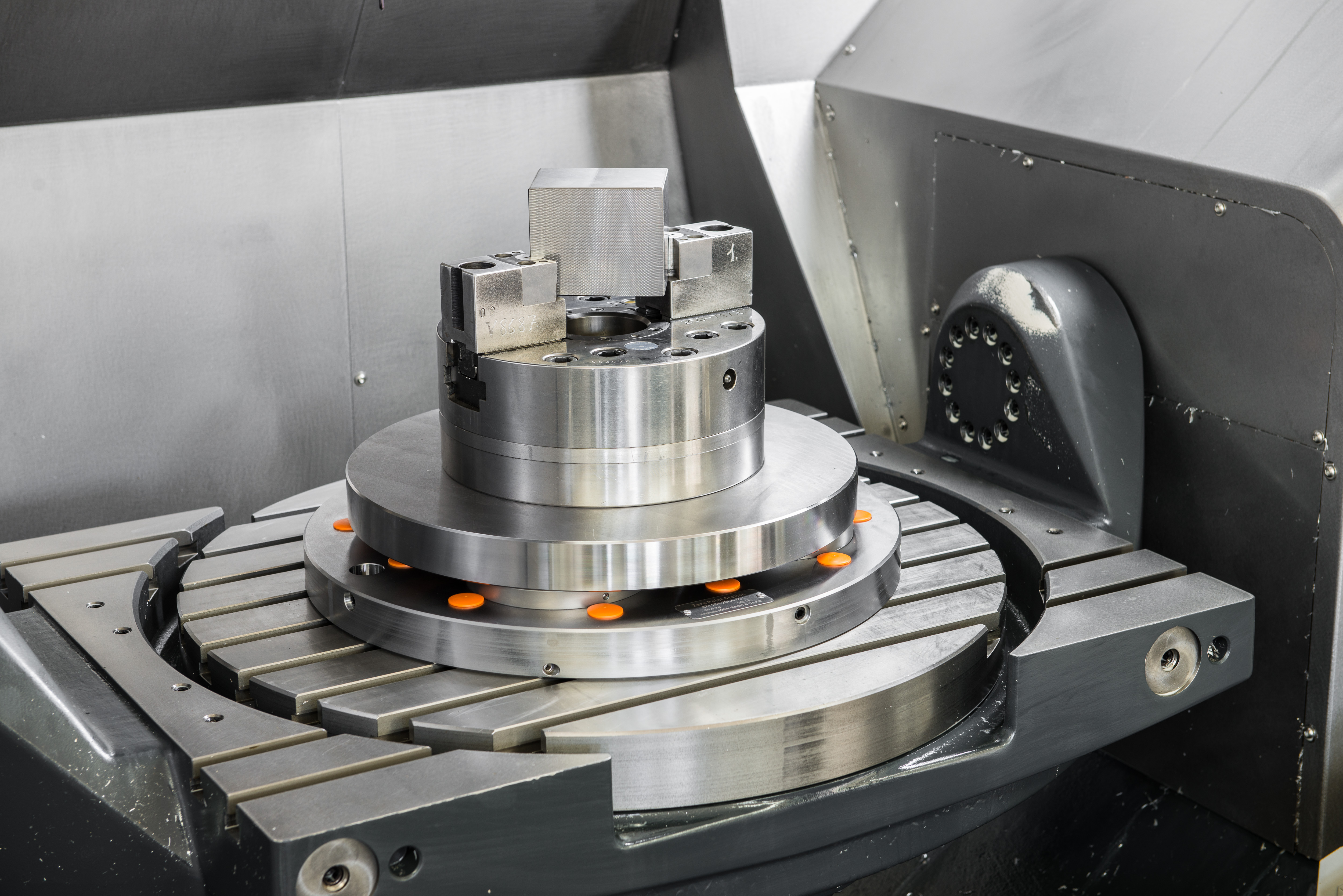

I sistemi di bloccaggio zero point, creano un’interfaccia di riferimento ripetibile tra la macchina e il pezzo o l’attrezzatura portapezzo.

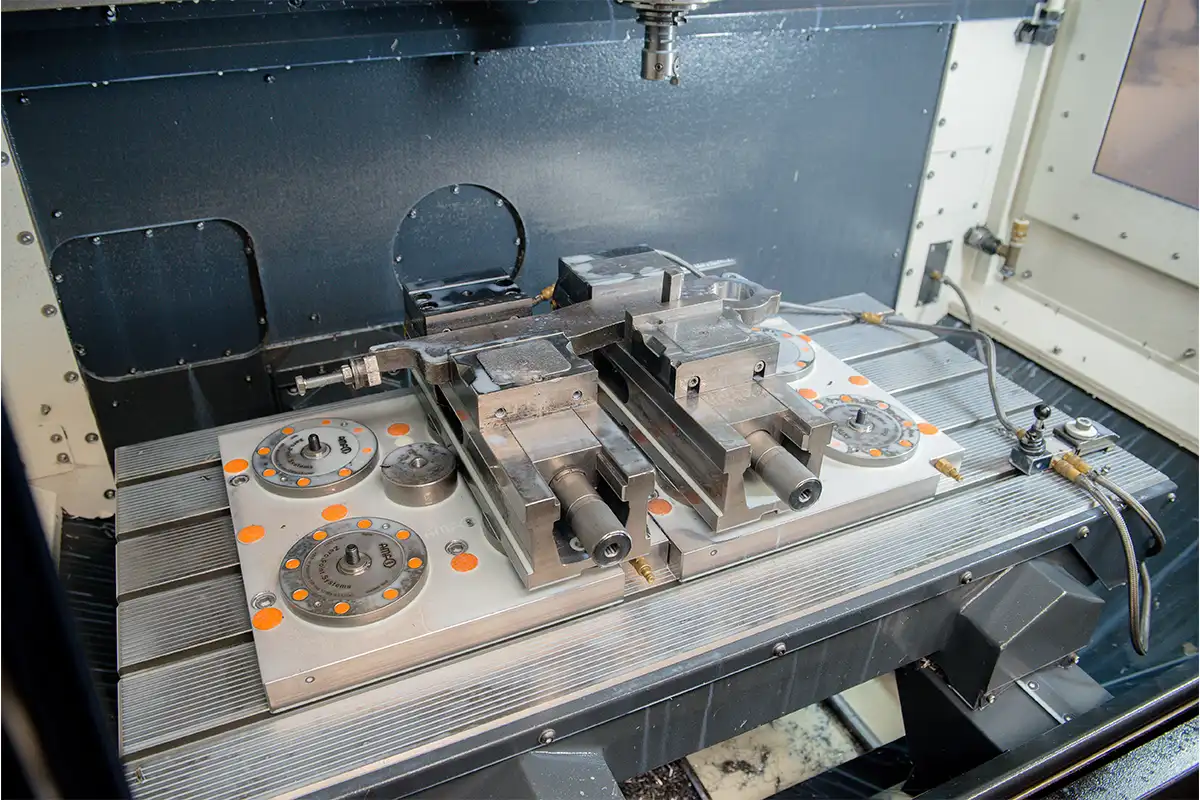

Il collegamento avviene attraverso moduli di bloccaggio e appositi perni, che permettono di rimuovere e riposizionare pallet, piastre o attrezzature mantenendo il riferimento dell’interfaccia. Questo riduce le operazioni di riallineamento durante i cambi di produzione.

La ripetibilità di posizionamento dipende dal sistema scelto e dalle condizioni di utilizzo. Per esempio, AMF dichiara per i propri sistemi zero point una ripetibilità inferiore a 5 µm. Questo valore riguarda l’interfaccia di bloccaggio e non coincide automaticamente con la precisione dimensionale del pezzo finito.

Un ulteriore vantaggio è la possibilità di preparare le attrezzature fuori macchina, mentre il CNC esegue un’altra lavorazione. Il cambio può così concentrarsi sulla sostituzione dell’attrezzatura predisposta e sui controlli necessari alla ripartenza.

Nei sistemi di bloccaggio a punto zero, il serraggio avviene meccanicamente mediante molle, mentre l’aria compressa o l’olio in pressione vengono utilizzati per lo sbloccaggio. Sono disponibili anche versioni ad azionamento manuale.

Sistemi di bloccaggio idraulici: controllo della forza di serraggio

Nei sistemi di bloccaggio idraulici, l’olio in pressione aziona gli elementi che trattengono il pezzo sull’attrezzatura.

In un cilindro ad azione diretta, la forza teorica dipende dalla pressione e dall’area utile del pistone. La forza effettivamente applicata al componente risente anche degli attriti e degli eventuali meccanismi di trasmissione, come leve o cunei. La scelta deve quindi basarsi sui dati del costruttore e sulla configurazione dell’attrezzatura.

Regolare la pressione permette di adattare il serraggio alle esigenze della lavorazione, entro i limiti dei componenti. Una forza maggiore non è sempre vantaggiosa: su pezzi sottili o poco rigidi, un serraggio eccessivo può provocare deformazioni.

Anche la distribuzione delle forze richiede una progettazione specifica. Alimentare più elementi alla stessa pressione non significa ottenere automaticamente la stessa forza su ogni punto di contatto, soprattutto se cambiano dimensioni degli attuatori o geometrie delle leve.

I diagrammi forza-pressione e le caratteristiche del meccanismo sono pertanto essenziali per dimensionare il bloccaggio.

Controllo del bloccaggio e integrazione con il CNC

Il monitoraggio del serraggio può essere previsto nella configurazione del sistema. La presenza di un azionamento idraulico non implica automaticamente il controllo continuo della pressione o della posizione.

In funzione dell’applicazione, possono essere integrati pressostati, trasduttori e dispositivi di controllo della posizione. Occorre inoltre distinguere tra la pressione rilevata nel circuito e la conferma dell’effettivo bloccaggio del pezzo: sono informazioni differenti.

Criteri di scelta per il bloccaggio pezzo su CNC

La scelta dei sistemi di bloccaggio zero point e idraulici deve considerare:

• Forze e momenti di lavorazione, per dimensionare moduli, attuatori e punti di appoggio.
• Geometria e rigidità del pezzo, per contenere deformazioni e movimenti indesiderati.
• Accessibilità degli utensili, evitando interferenze con staffe, tubazioni e attrezzature.
• Ripetibilità richiesta, valutando l’intera catena di posizionamento.
• Frequenza dei cambi produzione, per stimare il beneficio sui tempi di attrezzaggio.
• Pulizia delle superfici di riferimento, poiché trucioli e contaminanti possono compromettere il corretto appoggio.

Il beneficio produttivo riguarda soprattutto la riduzione dei tempi non produttivi e la maggiore ripetibilità delle operazioni di attrezzaggio. L’effettivo miglioramento della qualità e dei tempi complessivi dipende dalla progettazione dell’intero sistema: macchina, attrezzatura, pezzo e processo di lavorazione.
