GUIDA TECNICA: L’AGGRAFFATURA PITTSBURGH

Funzione, Vantaggi, Realizzazione e Sistemi di Chiusura Finale TRUMPF

1. COS’È E QUAL È LA FUNZIONE DELL’AGGRAFFATURA PITTSBURGH

L’aggraffatura Pittsburgh rappresenta il sistema di giunzione longitudinale meccanica a freddo più diffuso, affidabile ed efficiente nel settore della lavorazione della lamiera e dell’impiantistica aeraulica (HVAC).

Viene impiegata principalmente per unire ad angolo retto (90°) i fogli di lamiera che compongono i condotti di ventilazione e climatizzazione a sezione rettangolare.

La sua funzione primaria è quella di creare un’unione permanente, stabile e ad altissima tenuta pneumatica senza ricorrere alla saldatura, alla rivettatura o all’uso di viti.

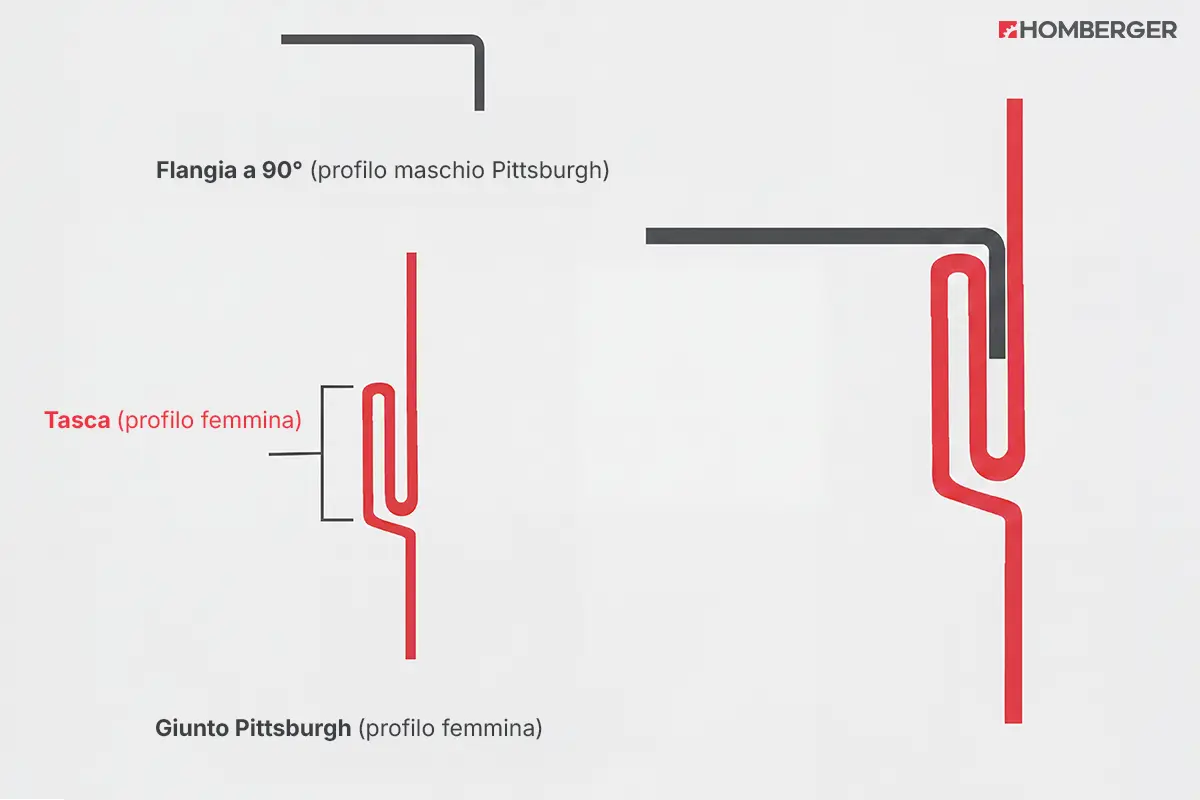

Il giunto Pittsburgh si compone geometricamente di due parti sagomate:

• profilo femmina (tasca)
• profilo maschio (flangia dritta)

2. I VANTAGGI DELL’AGGRAFFATURA PITTSBURGH

L’adozione universale di questa tecnica è dovuta a evidenti benefici tecnici ed economici:

• Ermeticità pneumatica elevata
  Il percorso tortuoso che l’aria deve compiere riduce drasticamente le perdite di pressione.
• Resistenza meccanica eccellente
  L’incastro distribuisce le sollecitazioni lungo tutta la lunghezza del profilo.
• Integrità del materiale (nessuna corrosione)
  Essendo una lavorazione a freddo, non altera lo strato protettivo della lamiera.
• Efficienza economica
  Non richiede materiali di consumo come viti, rivetti o elettrodi.

3. COME SI REALIZZA IL GIUNTO PITTSBURGH

La produzione del giunto avviene in tre fasi principali:

1. Profilatura della tasca (femmina)
   Il foglio di lamiera viene lavorato con una profilatrice a rulli che crea la tasca Pittsburgh.
2. Flangiatura del bordo (maschio)
   La seconda lamiera viene piegata a 90° tramite flangiatrice o pressa piegatrice.
3. Assemblaggio e chiusura meccanica
   La flangia viene inserita nella tasca e il lembo finale viene ribattuto per completare il giunto Pittsburgh.

4. CHIUSURA DEL GIUNTO: LE AGGRAFFATRICI TRUMPF

La ribattitura manuale con martello è un’operazione lenta, rumorosa e poco precisa.

Per industrializzare questa fase si utilizzano le aggraffatrici per lamiera TRUMPF, macchine portatili progettate per la chiusura dei giunti Pittsburgh e delle pieghe.

Queste macchine:

• poggiano sul bordo della lamiera
• avanzano automaticamente
• utilizzano rulli sagomati
• garantiscono una chiusura continua e uniforme

Il processo risulta più veloce, silenzioso e ripetibile rispetto alla lavorazione manuale.

5. MODELLI TRUMPF TRUTOOL PER AGGRAFFATURA

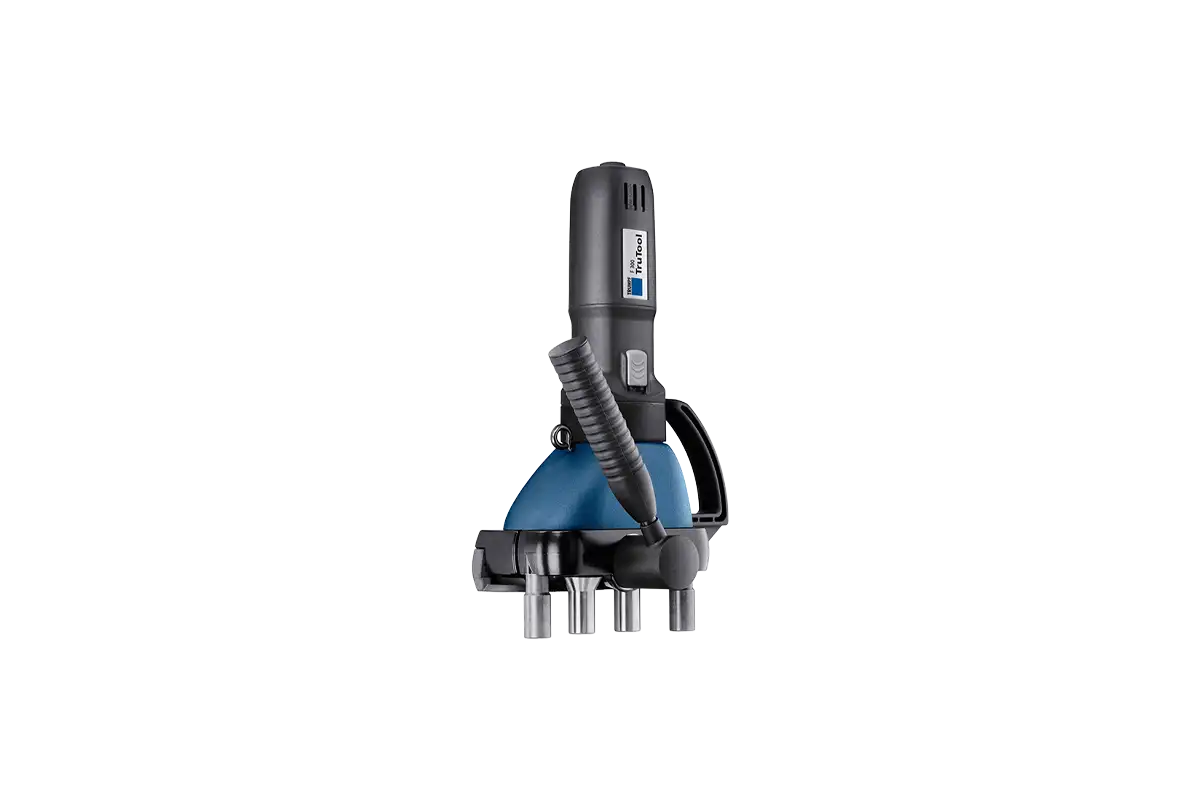

TRUMPF TruTool F 300 (modello universale)

• Spessore lamiera: 0,75 – 1,25 mm
• Altezza flangia: 9 – 13 mm
• Velocità: 4 – 7 m/min

È il modello più versatile per applicazioni HVAC standard.

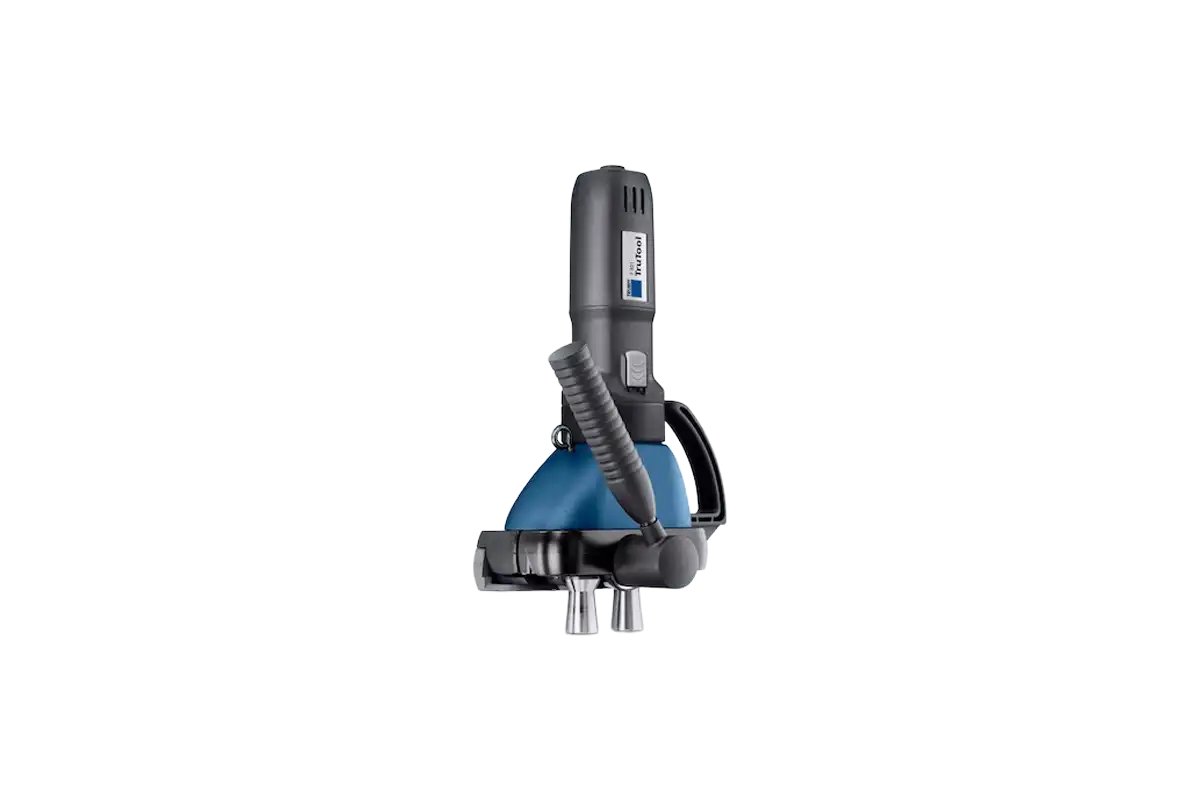

TRUMPF TruTool F 301 (per lamiere sottili)

• Spessore lamiera: 0,45 – 1,00 mm
• Altezza flangia: 8 – 11 mm
• Peso: 5 kg

Ideale per canalizzazioni leggere e lavorazioni su lamiera sottile.

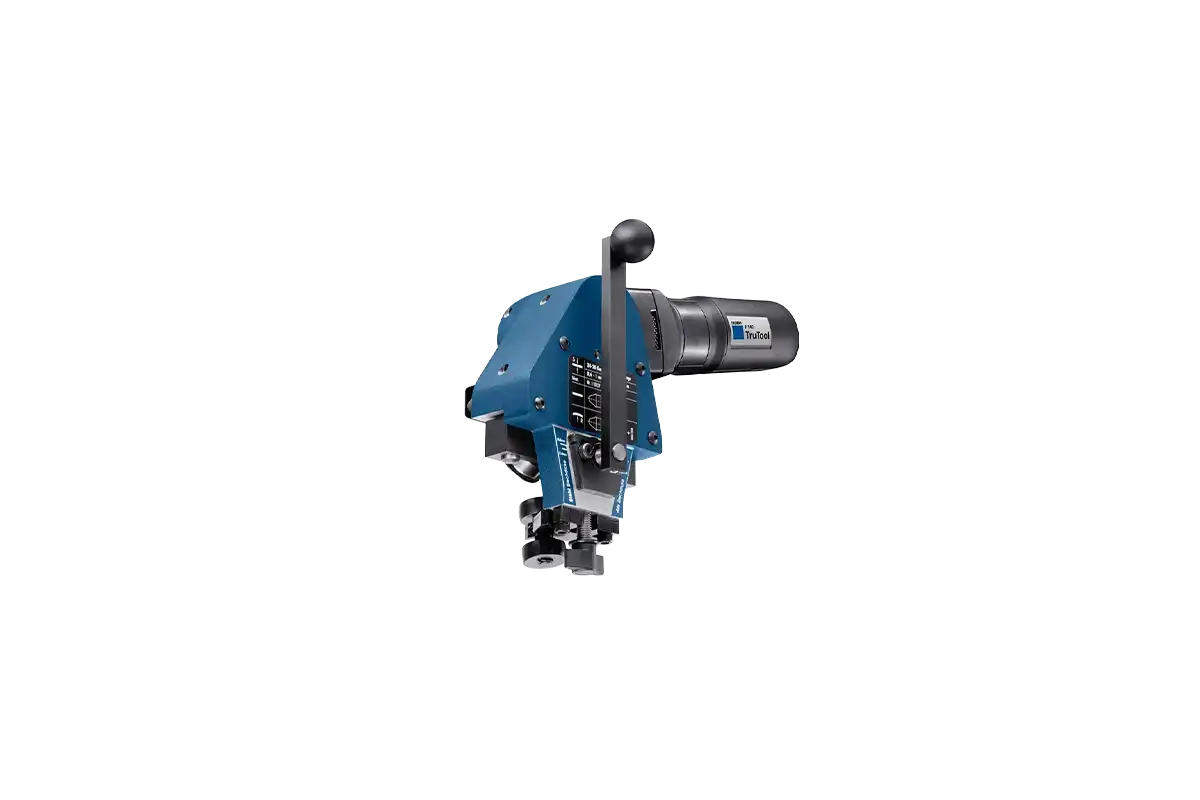

TRUMPF TruTool F 140 (per applicazioni gravose)

• Spessore lamiera: fino a 1,40 mm
• Acciaio inox: fino a 0,60 mm
• Velocità: 6 – 10 m/min

Adatta a lavorazioni industriali e materiali ad alta resistenza.

Scopri la nostra pagina dedicata alle aggraffatrici per lamiera Trumpf.

6. TABELLA COMPARATIVA

7. NOTE OPERATIVE PER L’AGGRAFFATURA DELLA LAMIERA

1. Taglio pulito della flangia
   Evitare bave che possono compromettere il passaggio nei rulli.
2. Lubrificazione
   Utile soprattutto su acciaio inox per ridurre attrito e usura.
3. Sicurezza e comfort
   L’uso delle aggraffatrici TRUMPF riduce il rumore fino al 70% rispetto alla lavorazione manuale.
